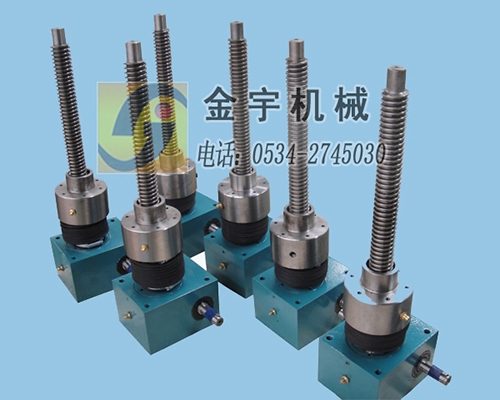

CS丝杆升降机

    CS丝杆升降机为方箱壳体、结构紧凑、安装方便、六个面都做到的精确定位,有神奇的积木之美称,丝杆有普通的梯形丝杆和滚珠丝杆两种选择,产品提升力能做到2.5KN-500KN。CS丝杆升降机应用于太阳能、食品、水利等多个行业。
    CS丝杆升降机形式、规格的表示
机体规格:
    分为:CS2.5~CS500共9种,提升力依次为2.5KN~500KN。
传动比:
    N 型——普通速比;
    L 型——慢速速比。
结构形式:
    A 型——丝杠作轴向移动,不旋转;
    B 型——螺母作轴向移动,丝杠作旋转运动。
丝杠接头类型:
    A型结构形式的丝杠头部分为:1型(圆柱),2型(法兰),3型(螺纹),4型(扁头),5型(开口)共五种;
    B型结构形式的丝杠头部分为:1型(圆柱),0型(无接头)共二种。
附加要求(可选):
    A型结构形式的附加要求有:滚珠丝杠型(B)、带防转装置(P)、带防护罩(S)共三种;
    B型结构形式的附加要求有:滚珠丝杠型(B)、带防护罩(S)共二种。

CS系列丝杆升降机型号表示方法:

安装尺寸如下:

型号CS

CS2.5

CS5

CS10

CS25

CS50

CS150

CS250

CS350

CS500

丝杠

Tr14×4

Tr18×4

Tr20×4

Tr30×6

Tr40×7

Tr60×9

Tr80×10

Tr100×10

Tr120×14

A

20

20

30

30

45

55

55

65

90

B

77

97(110)

120(124)

132

182

255

275

360

466

C

25

31

37.5

41

58.5

80

82.5

110

133

D

60

80

100

130

180

200

240

290

360

E

48

60

78

106

150

166

190

230

290

F

50

72

85

105

145

165

220

250

300

G

38

52

63

81

115

131

170

190

230

H

M6

M8

M8

M10

M12

M20

M30

M36

M42

ΦJk6

9

10

14

16

20

25

30

35

48

K1

20

25

32

45

63

71

80

100

135

K2

16

21

29

42

63

66

75

95

115

L

22

31

40

54

78

83

100

125

150

L1

20

22.5

25.5

43

45

65

65

63

97.5

L2

12

13

15

15

16

30

45

54

80

N

92

120

140

195

240

300

355

380

500

P

62

74(87)

93(97)

105

149

200

205

270

326

Q

3×3×14

3×3×18

5×5×20

5×5×36

6×6×36

8×7×56

8×7×56

10×8×56

14×9×90

T

12

12(25)

18(22)

23

32

40

40

50

60

ΦU

28

32

40

50

65

90

125

150

180

ΦW

26

30(48)

40(57)

46

70

85

120

145

170

Y

50

62

75

82

117

160

165

220

266

Z

24

32.5

35

44

55

70

-

-

-

Z1

M6

M8

M8

M8

M10

M10

-

-

-

Z2

6

10

12

12

15

15

-

-

-

丝杠接头类型1

Φak6

8

12

15

20

25

40

60

80

95

b

12

15

20

25

30

45

75

100

120

c

15

20

25

30

35

55

90

115

140

丝杠接头类型2

Φd

50

65

80

90

110

150

220

260

310

Φe

40

48

60

67

85

117

170

205

240

Φf

4×Φ7

4×Φ9

4×Φ11

4×Φ11

4×Φ13

4×Φ17

4×Φ25

4×Φ32

4×Φ38

g

19

24

28

28

34

57

72

92

142

s

16

20

21

23

30

50

60

80

120

r

6

7

8

10

15

20

30

40

40

Φx

26

30

40

46

70

85

120

145

170

丝杠接头类型3

h

12

19

20

22

29

48

58

78

118

i

M8

M12

M14

M20

M30

M36

M64×3

M72×3

M100×3

k

15

23

25

27

35

55

70

90

140

丝杠接头类型4

l h10

12

15

20

30

35

40

80

110

120

m

40

55

63

78

100

130

155

220

330

n

20

30

36

45

60

66

110

170

230

Φo H8

8

10

12

16

20

22

60

80

90

p1

33

44

52

58

74

104

117

147

222

Φu

25

30

40

45

60

85

120

160

170

v

10

15

18

25

30

33

50

85

130

v1

30

40

45

53

70

97

105

135

200

丝杠接头类型5

l H10

8

12

14

20

30

36

——

——

——

m

42

61

72

105

160

188

——

——

——

n

26

37

44

65

100

116

——

——

——

Φo H8

8

12

14

20

30

35

——

——

——

p1

35

52

63.5

85

124

151

——

——

——

u

16

24

27

40

60

70

——

——

——

Φu1

14

20

24.5

34

52

60

——

——

——

v

16

24

28

40

60

72

——

——

——

v1

32

48

56

80

120

144

——

——

——

型号CS

CS2.5

CS5

CS10

CS25

CS50

CS150

CS250

CS350

CS500

丝杠

Tr14×4

Tr18×4

Tr20×4

Tr30×6

Tr40×7

Tr60×9

Tr80×10

Tr100×10

Tr120×14

C

25

31

37.5

41

58.5

80

82.5

110

133

D

60

80

100

130

180

200

240

290

360

E

48

60

78

106

150

166

190

230

290

F

50

72

85

105

145

165

220

250

300

G

38

52

63

81

115

131

170

190

230

H

M6

M8

M8

M10

M12

M20

M30

M36

M42

ΦJk6

9

10

14

16

20

25

30

35

48

K1

20

25

32

45

63

71

80

100

135

K2

16

21

29

42

63

66

75

95

115

L

22

31

40

54

78

83

100

125

150

L1

20

22.5

22.5

43

45

65

65

63

97.5

L2

12

13

15

15

16

30

45

54

80

N

92

120

140

195

240

300

355

380

500

NL

Lift+60

Lift+68

Lift+74

Lift+86

Lift+123

Lift+149

Lift+160

Lift+180

Lift+220

P

62

74

93

105

149

200

205

270

326

Q

3×3×14

3×3×18

5×5×20

5×5×36

6×6×36

8×7×56

8×7×56

10×8×56

14×9×90

T

12

12

18

23

32

40

40

50

60

ΦW

26

30

40

46

70

85

120

145

170

裕度X

10

12

15

20

25

25

25

25

30

Y

50

62

75

82

117

160

165

220

266

Z

24

32.5

35

44

55

70

-

-

-

Z1

M6

M8

M8

M8

M10

M10

-

-

-

Z2

6

10

12

12

15

15

-

-

-

运动螺母

a

40

44

44

46

73

99

110

130

160

b

10

12

12

14

16

20

30

35

40

Φch9

24

28

32

42

63

85

105

130

160

Φd

44

48

55

66

95

125

190

240

300

Φe

34

38

45

54

78

105

150

185

230

Φf

5

6

7

7

9

11

17

25

28

丝杠接头类型1

h

12

15

20

25

30

45

75

100

120

Φik6

8

12

15

20

25

40

60

80

95
